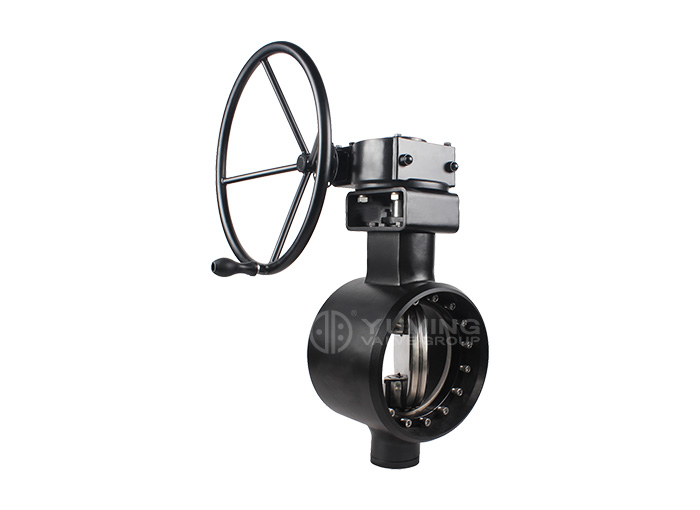

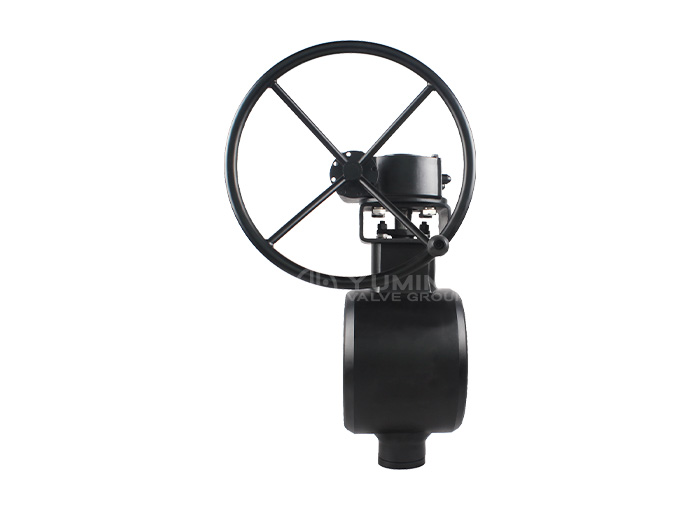

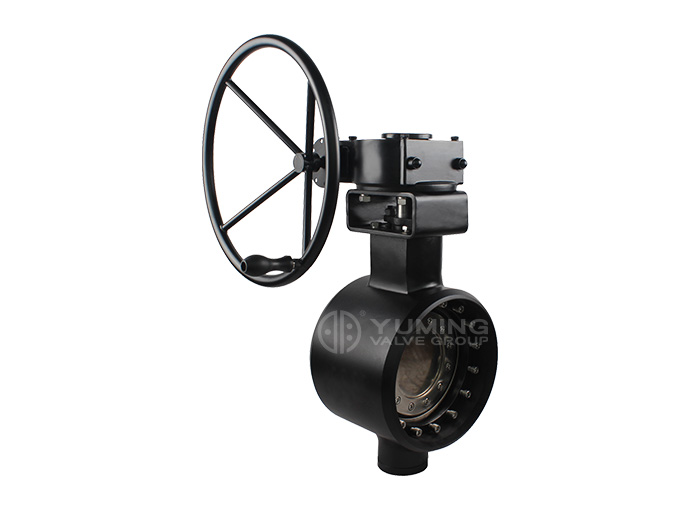

Сварной Трехэксцентрический Дисковый Клапан

Обзор

Сварной трехэксцентрический дисковый клапан YUMING может обеспечить как многослойное уплотнение, так и полностью металлическое уплотнение. Для этой серии применяется кованое корпусное изделие, что позволяет избежать внутренней свободы, которую невозможно заметить во время литейного процесса, а также дефектов прочности корпуса и осевой силы при процессе сварки пластины. Если клиенты запрашивают, то проводится неразрушающий контроль, и мы можем предоставить услугу его организации.

• Многослойное уплотнение и металлическое уплотнение
• Низкий крутящий момент при открытии
• Нулевая утечка
• Стойкий к выбиванию вала
• Без трения между седлом и уплотнением диска
• Наклонная коническа

Структура
Трехэксцентрический дисковый клапан имеет третий угловой эксцентр, добавленный к двухэксцентрической структуре. Третий эксцентр состоит из определенного угла между центральной линией корпуса клапана и конической уплотнительной поверхностью седла, что обеспечивает быстрое разделение или контакт уплотнительного кольца диска с седлом, и тем самым устраняет трение и сжатие между седлом и уплотнительным кольцом.

Дизайн без трения
Использование трехэксцентрической структуры снижает трение при переключении между уплотнительной поверхностью диска и корпусом клапана, так что диск может быстро отсоединяться от седла при открытии или закрытии трехэксцентрического дискового клапана.

Низкий крутящий момент при открытии
В этой серии применяется система радиально динамически сбалансированного уплотнения, благодаря оптимизированному дизайну силы, действующие с обеих сторон на входной и выходной диски диска становятся примерно сбалансированными, что эффективно снижает крутящий момент при открытии клапана.

Смазочное подшипниковое кольцо
Для снижения крутящего момента при эксплуатации и избежания блокировки штока при частом открытии и закрытии, применяется индивидуально смазываемая втулка.



Материалы
Уплотнительное кольцо из многослойного типа изготавливается из нержавеющей стали с графитом/углеродными волокнами/PTFE и т.д. По сравнению с материалом из резиново-асбестовой пластины, применяемым нами материал более износостойкий, устойчивый к протеканию, надежный и лучше с точки зрения окружающей среды.

Седельное кольцо металлически уплотненного дискового клапана изготавливается из кованой легированной стали, которая обладает преимуществами устойчивости к обмыванию, износостойкости, высокой стойкости к давлению и температуре и длительного срока службы.

Материал обрезки изготавливается из высококачественной нержавеющей стали, что позволяет избежать проблемы коррозии после длительного использования.

Приложения

District energy: Тепловая электростанция, теплообменная станция, региональная котельная, система горячей воды, система паропроводов

Нефтепереработка: Брин, пар диоксида углерода, установка по производству пропилена, система пара, газ пропилена, установка по производству этилена, установка по крекингу этилена, коксовая установка

Атомная электростанция: Изоляция контейнмента, система морской водоочистки, система обработки рассола, система нейтрализации активной зоны, изоляция насоса

Тепловая энергетика: Охлаждение конденсатора, изоляция насоса и отвода пара, теплообменник, изоляция охлаждения конденсатора, изоляция насоса

Низкая температура: Жидкий газ, системы сжиженного природного газа, системы добычи нефти, установки по газификации и хранению, системы транспортировки сжиженного природного газа

Целлюлозно-бумажная промышленность: Изоляция пара, котельная вода, известь и ил

Нефтепереработка: Изоляция хранения нефти, клапан подачи воздуха, система десульфурации и обработки отходных газов, факельный газ, изоляция кислотных газов, FCCU

Природный газ: Природный газ
