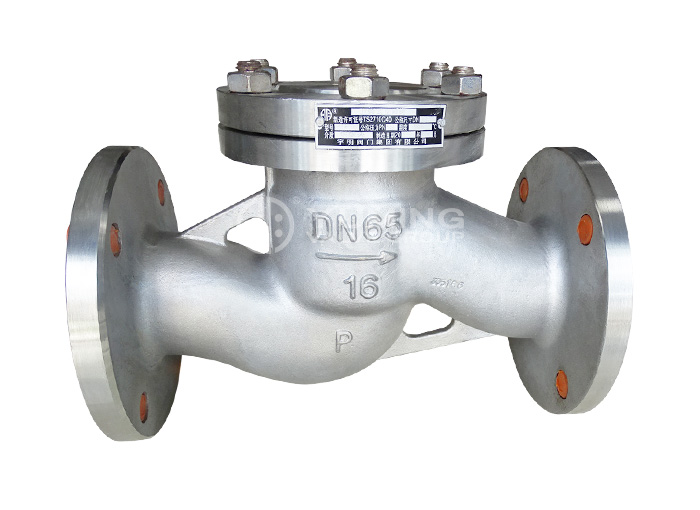

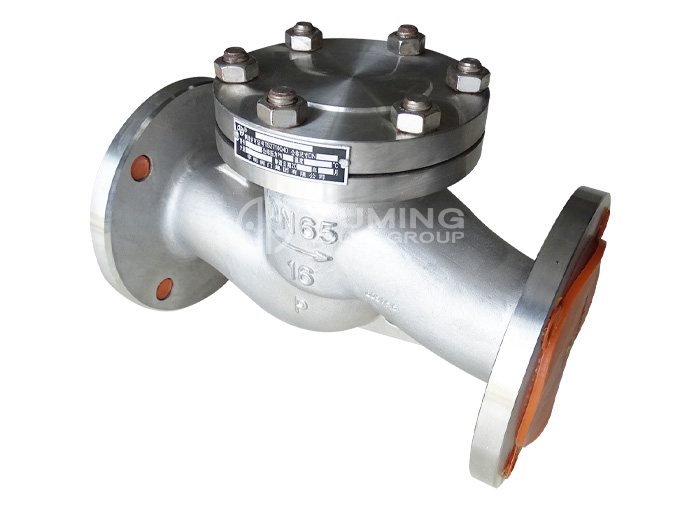

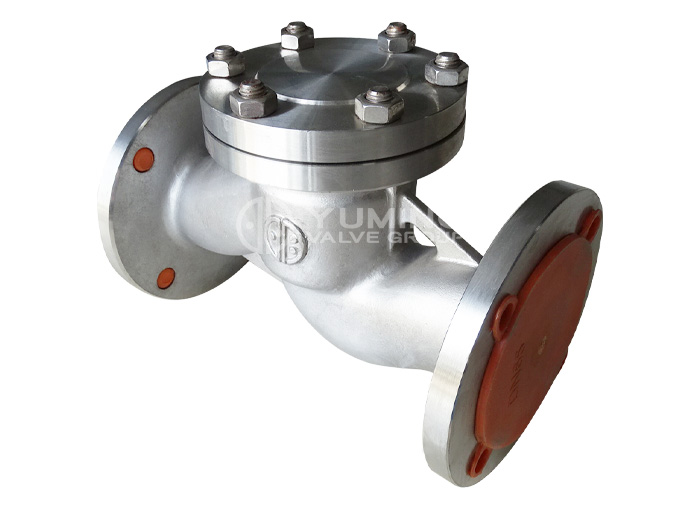

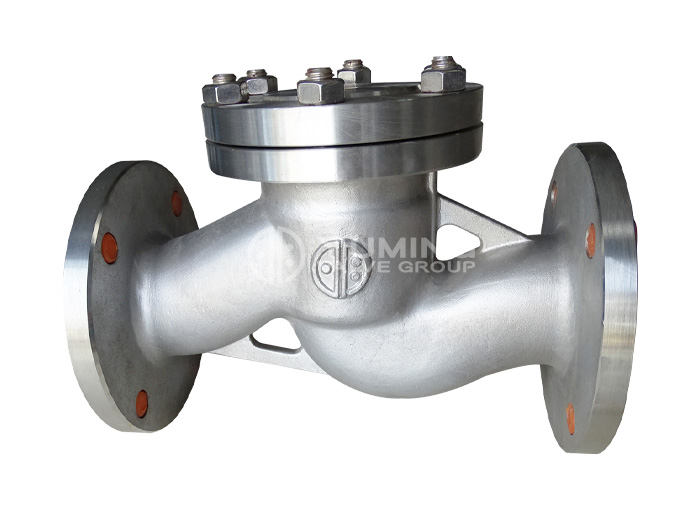

Подъемный обратный клапан API-Yuming Valve

Введение

Испытание тела: 0,5-кратное рабочее давление воды. Это испытание проводится после сборки клапана и с полуоткрытым диском, оно называется гидравлическим испытанием корпуса.
Испытание сиденья: 1,1-кратное рабочее давление воды.
Функциональное/рабочее испытание: Во время окончательной проверки каждый клапан и его привод (рычаг управления потоком/редуктор/пневматический привод) проходят полное рабочее испытание (открытие/закрытие). Это испытание проводят без давления и при температуре окружающей среды. Он обеспечивает правильную работу узла клапана/привода с такими аксессуарами, как электромагнитный клапан, концевые выключатели, регулятор воздушного фильтра и т. д.
Специальный тест: По запросу может быть проведен любой другой тест в соответствии со специальной инструкцией клиента.

ДАННЫЕ

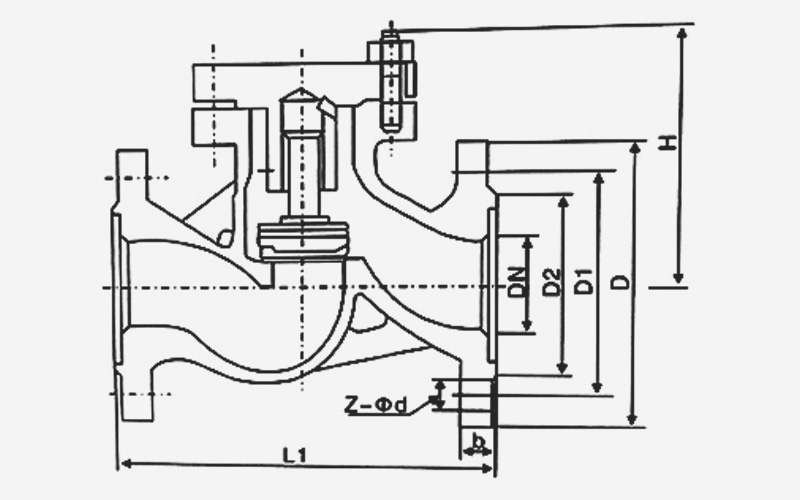

DN	L	D	D1	D2	H	b	rd
PN16
15	130	95	65	45	77	14	4-14
20	150	105	75	55	77	14	4-14
25	160	115	85	65	80	16	4-14
32	180	135	100	78	85	16	4-18
40	200	145	110	85	95	16	4-18
50	230	160	125	100	105	16	4-18
65	290	180	145	120	120	18	4-18
80	310	195	160	135	130	20	8-18
100	350	215	180	155	140	20	8-18
125	400	245	210	185	155	22	8-18
150	480	280	240	210	180	24	8-23
200	600	335	295	265	215	26	12-23
PN25
15	130	95	65	45	77	16	4-14
20	150	105	75	55	77	16	4-14
25	160	115	85	65	80	16	4-14
32	180	135	100	78	85	18	8-18
40	200	145	110	85	95	18	8-18
50	230	160	125	100	105	20	8-18
65	290	180	145	120	120	22	8-18
80	310	195	160	135	130	22	8-18
100	350	230	190	160	140	24	8-23
125	400	270	220	188	155	28	8-25
150	480	300	250	218	180	30	8-25
200	600	360	310	278	215	34	12-25
