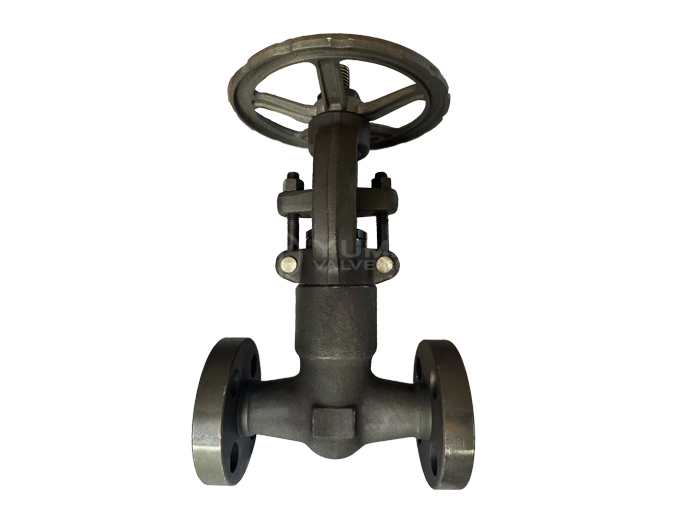

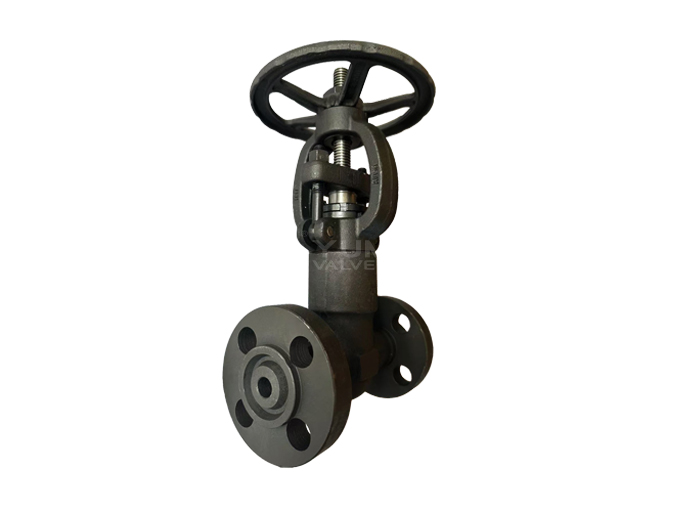

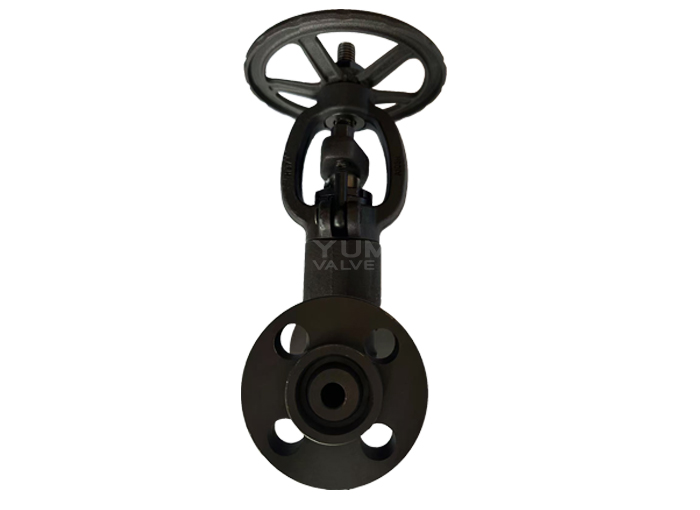

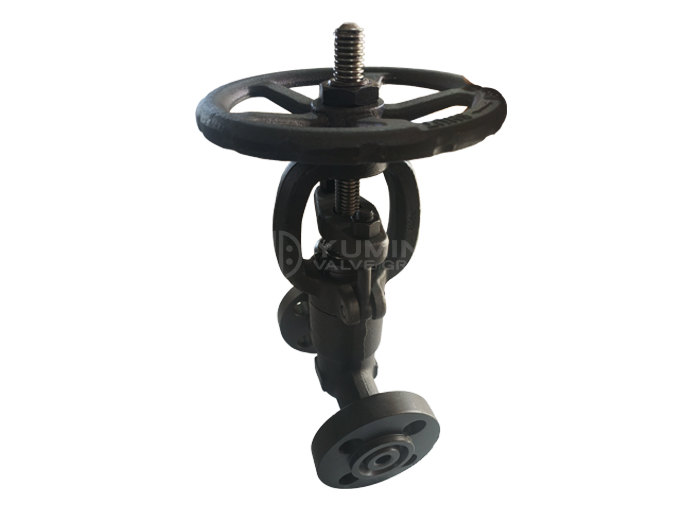

Запорный клапан A105 кованый с самогерметизацией

Диапазон размеров 1/2”-2”

Давление Class150-class2500

Материалы корпуса ASTM A105N & A350 LF2

Способ подключения Flange/Welding

Температура: -29°C to 425°C

Стандарт проектирования API 602

Делиться:

ВВЕДЕНИЕ

Стандарты применения
1. Проектирование и изготовление соответствуют стандартам:
API 602, BS5352, ANSI B16.34;
2. Соединительные элементы соответствуют:
Размеры приварных соединений соответствуют ANSI B16.11, JB/T1751
Размеры винтовых соединений соответствуют ANSI B1.20.1, JB/T7306
Соединения приварных соединений соответствуют ANSI B16.25, JB/T12224
Фланцованные соединения соответствуют ANSI B16.5, JB79
3. Испытания и контроль соответствуют:
API 598, GB/T13927, JB/T9092
4. Конструктивные особенности:
Резиновая крышка с уплотнением под давлением
5. Материалы соответствуют ANSI/ASTM.
6. Основные материалы:
A105; LF2; F5; F11; F22; 304(L); 316(L);
F347; F321; F91; Монель; 20Сплав.

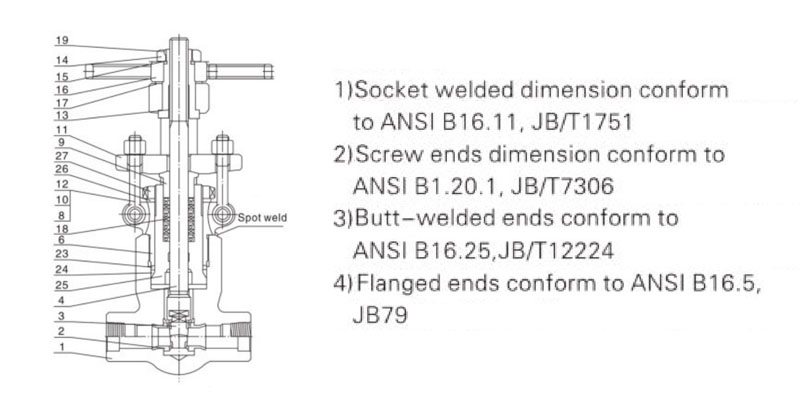

ДАННЫЕ

NO.	Part name	A105/F6a	A105/F6aHFS	LF2/304	F11/F6aHF	F304(L)/304(L)	F316(L)/316(L)	F91/410HF
1	Body	A105	A105	LF2	F11	F304(L)	F316(L)	F91
2	Seat	410	410HF	304	410HF	304(L)	316(L)	410HF
3	Wedge	F6a	F6a	F304	F3aHF	F304(L)	F316(L)	F6aHF
4	Stem	410	410	304	410	304(L)	316(L)	410
6	Bonnet	A105	A105	LF2	F11	F304(L)	F316(L)	F91
8	Pin	410	410	410	410	304	304	410
9	Gland	410	410	304	410	304	316	410
10	Gland eyebolt	B7	B7	L7	B16	B8(M)	B8(M)	B8
11	Gland flange	A105	A105	LF2	F11	F304	F304	F91
12	Hex nut	2H	2H	2H	2H	8(M)	8(M)	8
13	Stem nut	410	410	410	410	410	410	410
14	Locking nut	35	35	35	35	35	35	35
15	Nameplate	AL	AL	AL	AL	AL	AL	AL
16	Handwheel	A197	A197	A197	A197	A197	A197	A190
17	Lubricating gasket	410	410	410	410	410	410	410
18	Packing	Graphite	Graphite	Graphite	Graphite	Graphite	Graphite	Graphite
19	Stop nut	35	35	35	35	35	35	35
23	Seal gasket	420	420	304	304	304(L)	316(L)	420
24	P.S. ring	304	304	304	304	304	316	316
25	P.S. seat	420	420	304	304	304(L)	316(L)	F91
26	Nut pad	410	410	410	410	410	410	410
27	Packing nut	Cast steel	Cast steel	Cast steel	Cast steel	Stainless steel	Stainless steel	Cast steel
