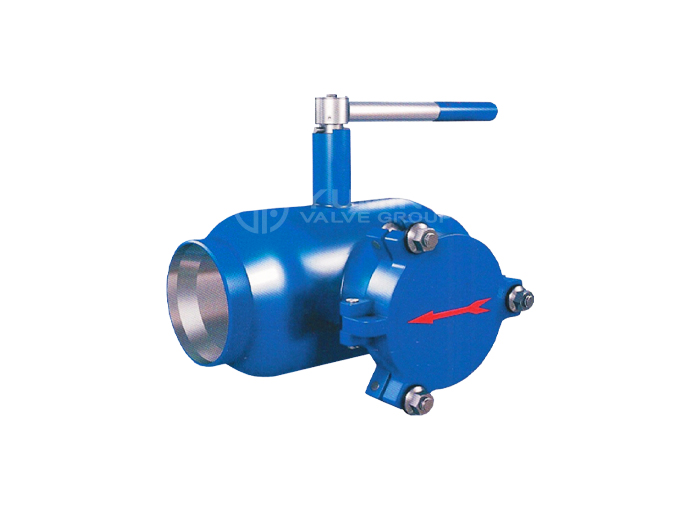

Filter Welded Ball Valve
Filter Welded Ball Valve

Шаровые краны с фильтрующей сваркой

Диапазон размеров : Ду60-Ду350
Давление: PN16 / PN25
Применяемая температура: -40℃~200℃
Корпус клапана: углеродистая сталь
Шар: нержавеющая сталь
Сетчатый фильтр: нержавеющая сталь
Крышка сливного отверстия: углеродистая сталь
Короткая трубка: углеродистая сталь
Седло клапана: PTFE+C
Введение
ДАННЫЕ
Связанный
РАССЛЕДОВАНИЕ
Введение
Конструктивные особенности
1. Встроенный сварной шаровой кран не имеет внешних утечек.
2、Седло клапана состоит из PTFE уплотнительного кольца и пружины, давление и температура изменяются в адаптации, в использовании диапазона не будет производить никаких утечек.
3、 Процесс обработки шара отслеживается и проверяется современными компьютерными детекторами, плотность обработки шара высокая.
4、Уплотнительное кольцо изготовлено из C-PTFE с 20% содержанием углерода, что гарантирует полное отсутствие утечек.
5、По сравнению с аналогичными изделиями той же спецификации, корпус клапана имеет небольшие размеры, малый вес, красивый внешний вид и длительный срок службы.
6、 Корпус клапана, шар и боковой корпус клапана изготовлены из бесшовной стальной трубы. Шток клапана имеет двойное кольцевое уплотнение, предотвращающее выдувание.
7, сетчатый фильтр и шар в одном, сетчатый шар клапана звено в трубопроводе сам имеет функцию фильтра, может заменить фильтр для использования, играть клапан многоцелевой эффект, экономить пространство установки трубопровода и эксплуатационные расходы, может блокировать диаметр более 4,5 мм примесей через.
8, сетка фильтра имеет наклонную конструкцию, что позволяет защитить клапан в случае блокировки частиц примесей в среде через нормальную работу клапана. Конструкция клапана сброса давления позволяет регулировать разность давлений внутри и снаружи клапана, повышает безопасность клапана, а резьбовой шаровой кран может быть использован для замены клапана сброса давления, что позволяет экономить время, энергию, удобство и гибкость эксплуатации.

Стандарт исполнения
Технические условия: API 6D, ASMEB 16.34
Номинальное давление - температура: ASME B16.34, API608
Длина конструкции: ASME B16.10, GB12221
Форма торца под сварку встык: ASME B16.25, ASME B31.4/31.8
Контроль и испытания: API 598, API 6D, GB13927
Испытание на огнестойкость: API 607, API 6FA
ДАННЫЕ
контроллер видеоигры

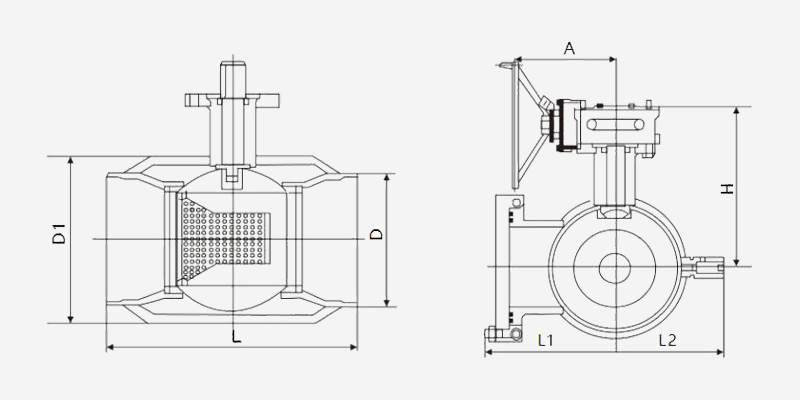

DN(mm) A L L1 L2 D D1 H
GOST EN
60 250 300 176 114 76.3 76.1 108 186
80 280 300 204 127 89.0 88.9 133 210
100 280 325 204 127 108.0 114.3 159 210
125 420 325 210 135 133.0 139.7 193 214
150 570 350 245 155 159.0 168.3 219 220

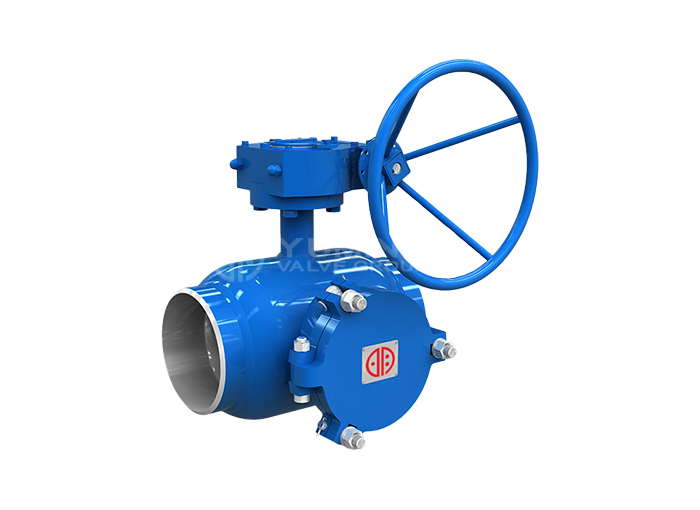

шестерня
DN(mm) A L L1 L2 D D1 H
GOST EN
200 198 400 270 178 219.0 219.1 273 318
250 225 520 332 222 273.0 273.1 351 395
300 245 630 407 282 323.9 323.9 425 467
