Использование продукта
Дроссельная заслонка с тремя эксцентриковыми двусторонними металлическими уплотнениями широко используется в проектах по охране водных ресурсов, водоснабжения, циркуляции воды, нефти, химикатов и других промышленных труб для перекрытия потока среды.
Функции
1. Дроссельный клапан представляет собой двунаправленное давление, двустороннее металлическое уплотнение, специальную конструкцию можно регулировать уплотнением, чем давление, использованиеэксцентриковой S-образной уплотнительной поверхности седла, так что уплотнительную поверхность нелегко повредить и увеличить срок службы клапана.
2. Меньший рабочий крутящий момент, поворот на 90 градусов, открытие и закрытие, легкое и быстрое.
3. Сопротивление потоку небольшое, с хорошими гидравлическими характеристиками, характеристики потока наклонной прямой линии, энергосберегающий эффект, двустороннее уплотнение на воде без направления.
4. Срок службы надежной герметизации, открывания и закрывания более 25 000 раз.
5. Клапанная пластина с многоходовой конструкцией с двумя пластинами ферменного типа в соответствии с гидромеханикой.
Представительский стандарт
Разработка и изготовление стандартов: GB/T 12238-2008, JB/T8527-1997
Стандарт длины конструкции: GB/T 12221-2005
Стандарт соединительного фланца: GB/T 9113
Класс температуры давления: ГБ/Т 12224-2005
Стандарты испытаний: ГБ/Т 13927-2008
Модель | D363H-10 | D363H-10P | D363H-10R | |
D363H-16 | D363H-16P | D363H-16R | ||
D363H-25 | D363H-25P | D363H-25R | ||
D363H-40 | D363H-40P | D363H-40R | ||
Рабочее давление (МПа) | 1.0~4.0 | |||
Правильная температура(℃) | ≤425 | ≤200 | ||
Применимая среда | вода, масло или неагрессивные среды | Азотнокислая среда | Уксусная среда | |
Материал | Корпус клапана, дроссельная заслонка | WCB | CF8/304 | CF3M/316L |
Корень | 2Cr13 | 304 | 316L | |
Поверхность уплотнения корпуса | Наплавка 507 | - | - | |
Уплотнительная поверхность пластины-бабочки | 304+Гибкий графит | 304+PTFE | 304+PTFE | |
Наполнитель | Гибкий графит | PTFE | PTFE |

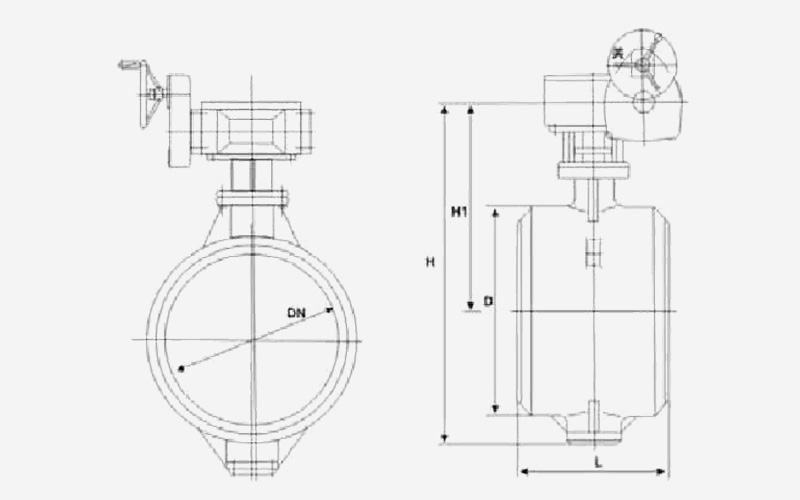

DN(mm) |
L |
1.0MPa |
1.6MPa |
||
H1 |
H |
H1 |
H |
||
100 |
190 |
280 |
390 |
280 |
390 |
125 |
200 |
300 |
420 |
300 |
420 |
150 |
210 |
320 |
460 |
320 |
460 |
200 |
230 |
370 |
550 |
370 |
550 |
250 |
250 |
420 |
620 |
420 |
620 |
300 |
270 |
500 |
750 |
500 |
750 |
350 |
290 |
530 |
800 |
530 |
800 |
400 |
310 |
570 |
870 |
570 |
870 |
450 |
330 |
600 |
920 |
600 |
920 |
500 |
350 |
680 |
1040 |
680 |
1040 |
600 |
390 |
750 |
1190 |
750 |
1190 |
700 |
430 |
810 |
1290 |
810 |
1290 |
800 |
470 |
905 |
1440 |
905 |
1440 |
900 |
510 |
960 |
1550 |
960 |
1550 |
1000 |
550 |
1010 |
1650 |
1010 |
1650 |
1200 |
630 |
1175 |
1920 |
1175 |
1920 |
1400 |
710 |
1310 |
2170 |
1310 |
2170 |
1600 |
790 |
1460 |
2440 |
1460 |
2440 |
1800 |
870 |
1560 |
2650 |
1560 |
2650 |
2000 |
950 |
1670 |
2860 |
1670 |
2860 |
DN(mm) |
L |
2.5MPa |
4.0MPa |
||
H1 |
H |
H1 |
H |
||
100 |
190 |
280 |
390 |
280 |
390 |
125 |
200 |
300 |
420 |
300 |
420 |
150 |
210 |
320 |
460 |
320 |
460 |
200 |
230 |
370 |
550 |
370 |
550 |
250 |
250 |
420 |
620 |
420 |
620 |
300 |
270 |
500 |
750 |
500 |
750 |
350 |
290 |
530 |
800 |
530 |
800 |
400 |
310 |
570 |
870 |
570 |
870 |
450 |
330 |
600 |
920 |
600 |
920 |
500 |
350 |
680 |
1040 |
680 |
1040 |
600 |
390 |
750 |
1190 |
750 |
1190 |
700 |
430 |
810 |
1290 |
/ |
/ |
800 |
470 |
905 |
1440 |
/ |
/ |
900 |
510 |
960 |
1550 |
/ |
/ |
1000 |
550 |
1010 |
1650 |
/ |
/ |
1200 |
630 |
1175 |
1920 |
/ |
/ |
1400 |
710 |
/ |
/ |
/ |
/ |
1600 |
790 |
/ |
/ |
/ |
/ |
1800 |
870 |
/ |
/ |
/ |
/ |
2000 |
950 |
/ |
/ |
/ |
/ |
