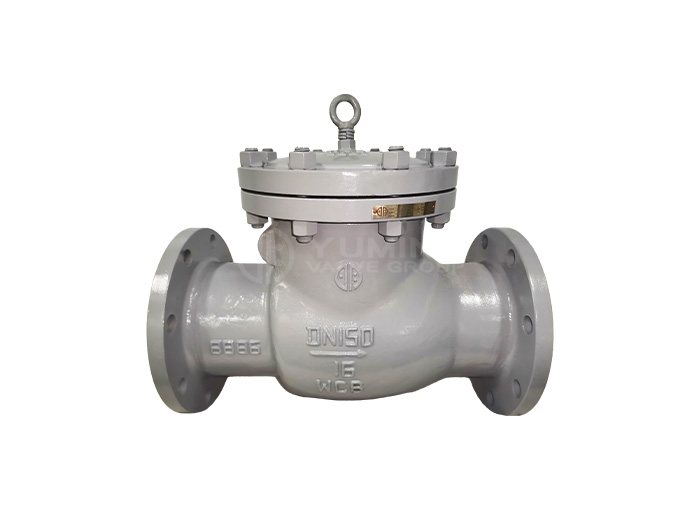

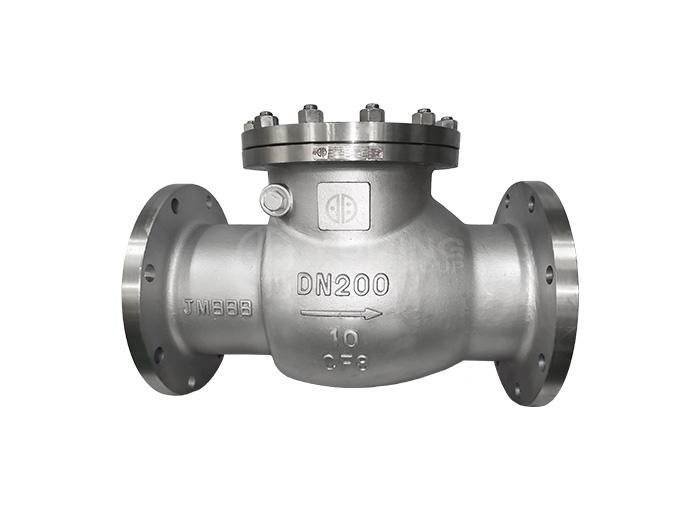

| Номенклатура | 19с76нж 19лс76нж 19нж76нж |
| Давление номинальное PN, МПа (кгс/см2) | 1.6 (16) |
| Герметичность затвора | D |
| Тип управления | рабочая среда |
| Наименование детали | Материальное исполнение | ||
|---|---|---|---|
| с | лс | нж | |
| Корпус, крышка | Сталь 25Л ГОСТ977 | Сталь 20ГЛ ГОСТ21357 | Сталь 12Х18Н9ТЛ ГОСТ977 |
| Шток, тарелка, седло |
Сталь 20Х13 ГОСТ5632 |
Сталь 14Х17Н2 ГОСТ5632 | |
|
Уплотнение в затворе |
" металл по металлу" (нж) |
||
| Шпилька, гайка | Сталь 35 ГОСТ1050 | Сталь 20ХН3А ГОСТ4543 | Сталь 14Х17Н2 ГОСТ5632 |

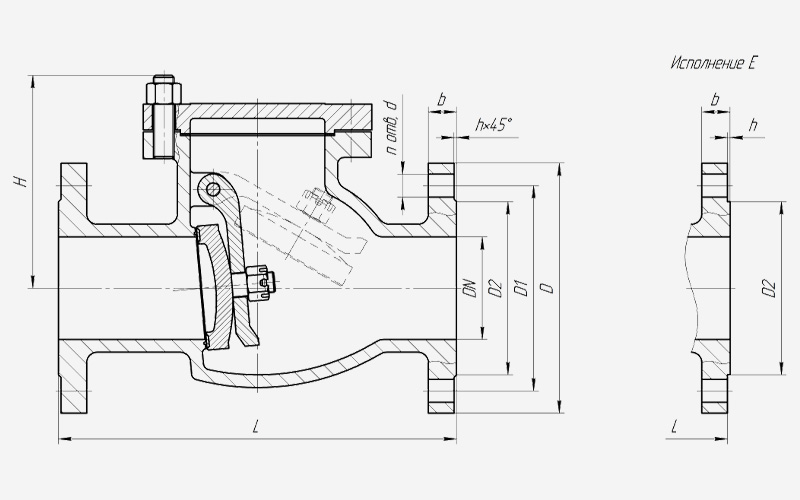

| DN | PN | L | D | D1 | D2 | b | h | n | d | H |
| 50 | 16 | 230 | 165 | 125 | 102 | 18 | 2 | 4 | 18 | 119 |
| 40 | 230 | 165 | 125 | 87 | 20 | 2 | 4 | 18 | 119 | |
| 65 | 16 | 290 | 185 | 145 | 122 | 18 | 2 | 4 | 18 | 146 |
| 40 | 290 | 185 | 145 | 109 | 22 | 2 | 8 | 18 | 146 | |
| 80 | 16 | 310 | 200 | 160 | 133 | 20 | 2 | 4 | 18 | 144 |
| 40 | 310 | 200 | 160 | 120 | 24 | 2 | 8 | 18 | 144 | |
| 100 | 16 | 350 | 220 | 180 | 158 | 20 | 2 | 8 | 18 | 178 |
| 40 | 350 | 235 | 190 | 149 | 24 | 2 | 8 | 22 | 178 | |
| 125 | 16 | 400 | 250 | 210 | 184 | 22 | 2 | 8 | 18 | 217,5 |
| 40 | 400 | 270 | 220 | 175 | 26 | 2 | 8 | 26 | 217,5 | |
| 150 | 16 | 480 | 285 | 240 | 212 | 22 | 2 | 8 | 22 | 246 |
| 40 | 480 | 300 | 250 | 203 | 28 | 2 | 8 | 26 | 246 | |
| 200 | 16 | 550 | 340 | 295 | 268 | 24 | 2 | 12 | 22 | 281,5 |
| 40 | 550 | 375 | 320 | 259 | 30 | 2 | 12 | 30 | 281,5 |
