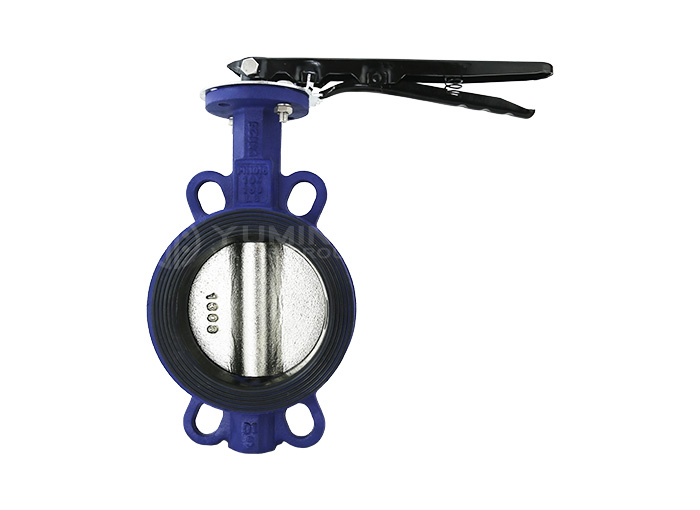

Затвор чугунный межфланцевый с симметричным диском-Yuming Valve

Введение

Преимущества продукта
1. Все продукты могут обеспечить испытание давлением: все продукты Yuming могут предоставить отчет об испытании давлением перед отправкой с завода.
2. Высококачественная резина сиденья: содержание резины составляет 50%, а срок службы переключателя составляет более 30000 раз.
3. Мягкое седло: по сравнению с жестким седлом контактная поверхность между трубами и фланцами шире, чем жесткое седло, и герметизация установки лучше, и специальный фланец дроссельной заслонки не требуется;

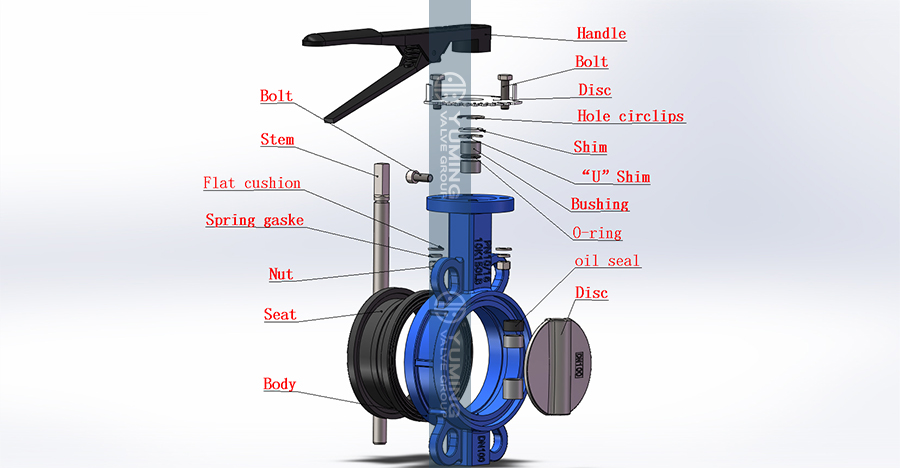

4. Осевое уплотнение: вал поддерживается 4 безмасляными подшипниками, с кольцевым уплотнением и конструкцией двойного уплотнения сальника, меньшим крутящим моментом и надежным уплотнением;
5、Поверхностное покрытие: используется эпоксидное порошковое покрытие с сильной адгезией и хорошей устойчивостью к атмосферным воздействиям. Его можно использовать в помещении и на открытом воздухе.
6. Ручка из ковкого чугуна: ручка изготовлена из ковкого чугуна, по сравнению со штампованной ручкой, ручка из ковкого чугуна обладает большей прочностью, более высокой коррозионной стойкостью и гораздо более долговечна. Концевая ручка с полукруглой структурой, без краев и углов, очень приятная на ощупь.
7. Конструкция вала устойчива к выдуванию: дроссельная заслонка без штифта имеет конструкцию, препятствующую выдуванию, а рукоятку можно менять под давлением.

1. В корпусе клапана используется новый тип материала из ковкого чугуна, который обладает хорошими режущими характеристиками, характеристиками литья, гашением вибрации и износостойкостью, а также имеет отличные механические свойства;
2. Конструкция имеет мягкую спинку. По сравнению с традиционной жесткой спинкой мягкая спинка обладает хорошей эластичностью, ее легко разбирать и обслуживать, а общий крутящий момент клапана значительно снижен, а переключатель легче;
3. Пластина встроенного клапана имеет бесштифтовую конструкцию. При замене седла клапана ремонт и замена могут быть выполнены без каких-либо внешних профессиональных инструментов, что значительно снижает стоимость последующего использования, ремонта и замены;
4. Благодаря сильной взаимозаменяемости деталей, после долгосрочного улучшения структуры и материалов, стандарт этого нового типа дроссельной заслонки более унифицирован, а детали могут быть взаимосовместимы, что помогает снизить затраты на продукцию; каждая часть может быть свободно заменена под тот же размер;

ДАННЫЕ

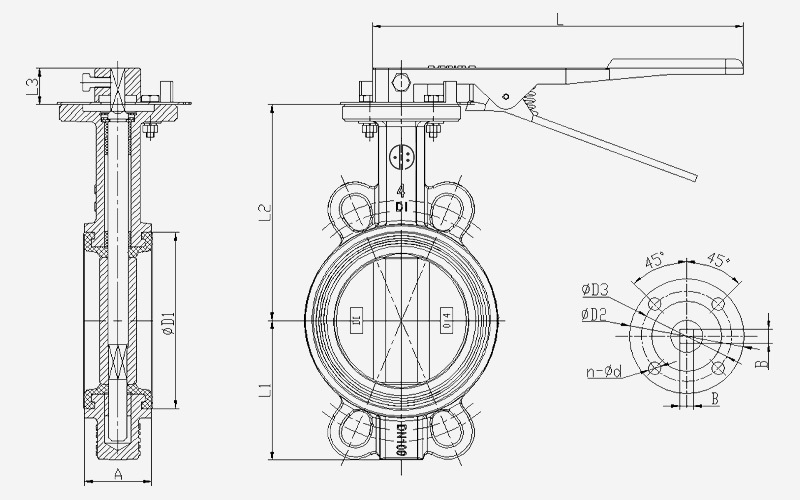

DN		A	D1	L1	L2	L3	B	φD2	φD3	n-φd	L
1.5″	DN40	34	62.5	55.5	111.5	25	9	65	50	4-8	249
2″	DN50	43	80	72	132	25	9	65	50	4-8	249
2.5″	DN65	46	95	86	138	25	9	65	50	4-8	249
3″	DN80	46	113	96	153	25	9	65	50	4-8	249
4″	DN100	52	135	108	167	28	11	90	70	4-10	283
5″	DN125	56	163	125	184	28	14	90	70	4-10	283
6″	DN150	56	190	138	195	28	14	90	70	4-10	283
8″	DN200	60	244	170	236	33	17	125	102	4-12	390
10″	DN250	68	298	209	266	33	22	125	102	4-12	390
12″	DN300	78	350	236	305	33	22	125	102	4-12	540
