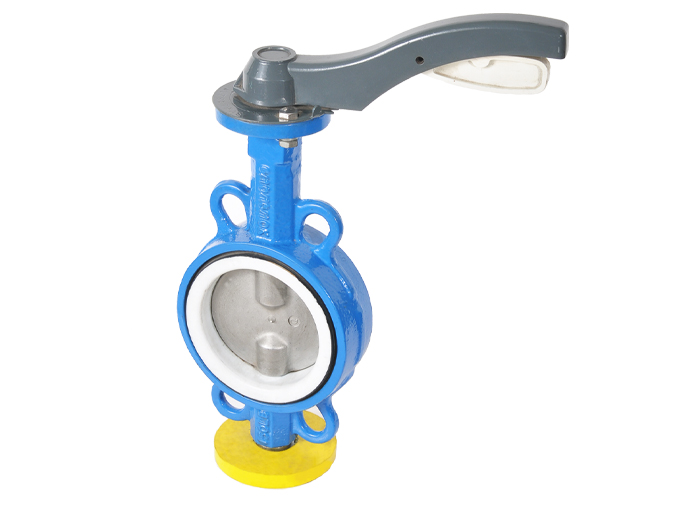

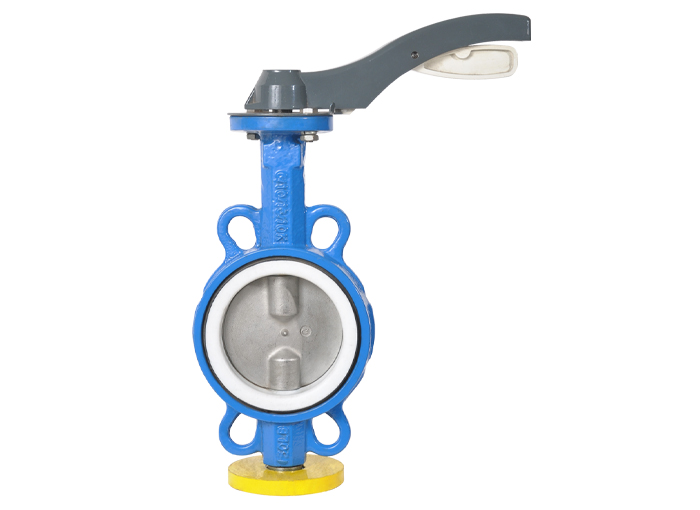

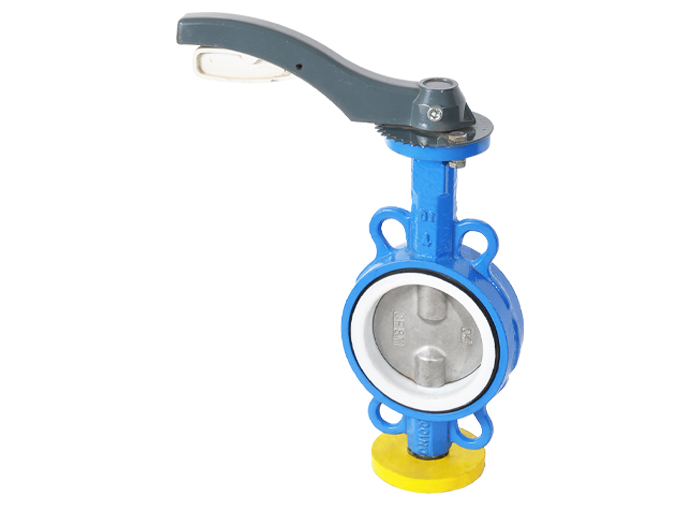

Дисковый затвор межфланцевого типа с двойным штоком

Дисковый затвор межфланцевого типа с двойным штоком

Диапазон размеров: 2"~12"(Ду50~Ду300)

Давление: PN10, PN16, класс 150

Материалы корпуса: Чугун /ковкий чугун/ WCB/CF8/CF8M

Материалы сиденья: NBR, EPDM, ПТФЭ

Материалы диска: Ковкий чугун, WCB, CF8, CF8M

Материалы ствола: SS304, SS316

Завершение соединения: Вафли

Работать: Ручной, червячный, пневматический, с электроприводом

Тип диска: Со штифтом, Один стержень без штифта, Двойной стержень без штифта

Делиться:

Отправить письмо

Теперь говорите

Узнать цену

Функции

Диск вертикальной центральной линии
Шток с защитой от выброса
Двунаправленный
Пожаробезопасный дизайн
Сиденье с низким коэффициентом трения
Нулевая утечка

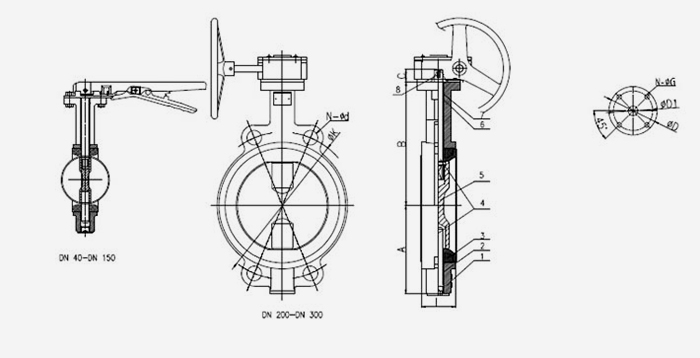

ДАННЫЕ

SIZE	A	B	C	d0	D	PCD	N-Q	∅K	∅E	∅E1	N-∅d	N-∅d1	B1×B1	L
DN50	116	67	43	12.6	104	120.6	4-19	101.6	82.55	50	4-11.2	4-7	11×11	26
DN65	121	80	46	12.6	118	139.7	4-19	101.6	82.55	50	4-11.2	4-7	11×11	30
DN80	124	84	46	12.6	136	152.4	4-19	101.6	82.55	50	4-11.2	4-7	11×11	30
DN100	152	91	52	15.77	175	190.5	8-19	101.6	82.55	70	4-11.2	4-10	11×11	30
DN125	159	122	56	18.92	186	215.9	8-22.4	101.6	82.55	70	4-11.2	4-10	14×14	30
DN150	165	127	56	18.92	222	241.3	8-22.4	101.6	82.55	70	4-11.2	4-10	14×14	40
DN200	204	156	60	22.1	279	298.4	8-22.4	153.6	127	102	4-14.3	4-12	17×17	40
DN250	253	189	68	28.45	339	361.9	12-25.4	153.6	127	102	4-14.3	4-12	22×22	40
DN300	310	245	78	31.6	409	431.8	12-25.4	153.6	127	102	4-14.3	4-12	22×22	40
