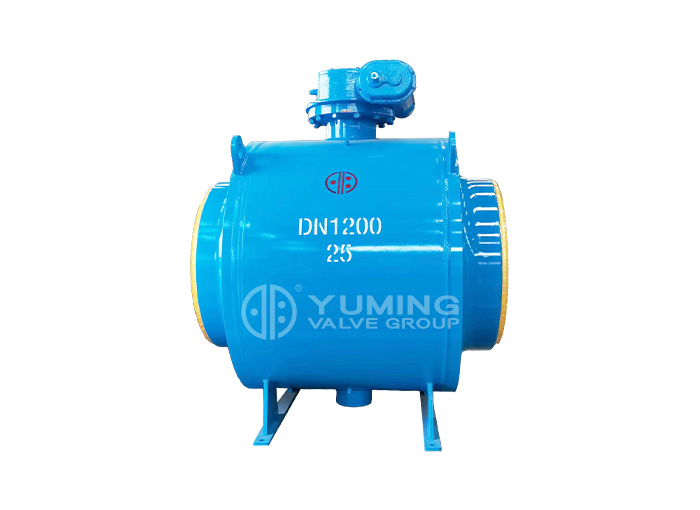

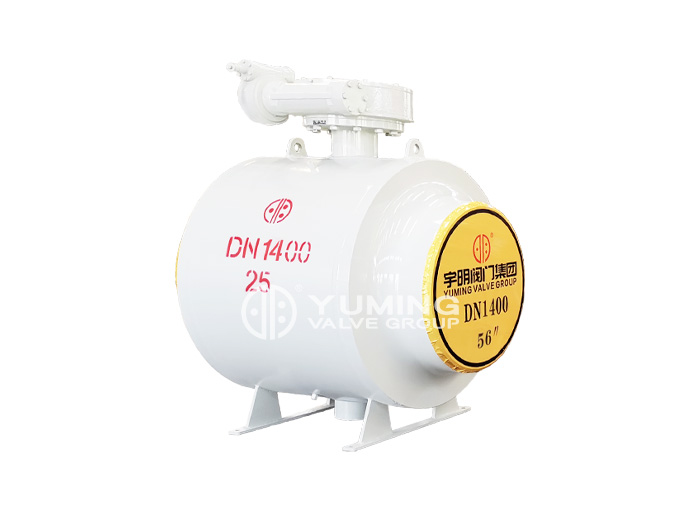

Применение продукта
Полностью сварные шаровые краны с цельносварными корпусами могут эффективно предотвращать внешние утечки. Сварной шаровой кран широко используется в различных областях, его превосходное качество и высокая стабильность характеристик недостижимы для обычных литых стальных шаровых кранов, срок службы цельносварного шарового крана намного больше, чем у литых стальных шаровых кранов, цельносварной шаровой кран широко используется в газовой, тепловой, нефтехимической, судостроительной, металлургической промышленности, на станциях регулирования давления, электростанциях и других видах трубопроводного оборудования.
Сварные шаровые краны обычно выпускаются синего, желтого, серого, черного и других цветов. Способы передачи - рукоятка, червячный редуктор, пневматический, электрический и т.д.
Конструктивные особенности
- Цельносварной корпус;
- Шар, установленный на цапфе;
- Подпружиненные кольца седла;
- Металлические или мягкие уплотнения;
- Исполнение с двойной блокировкой и продувкой;

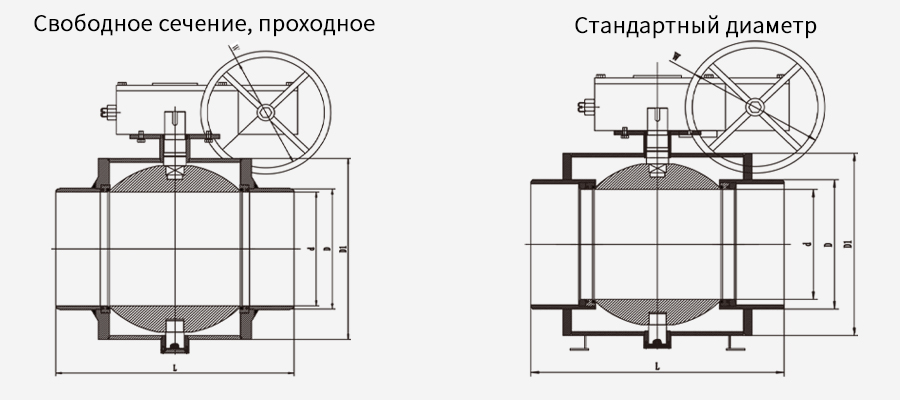

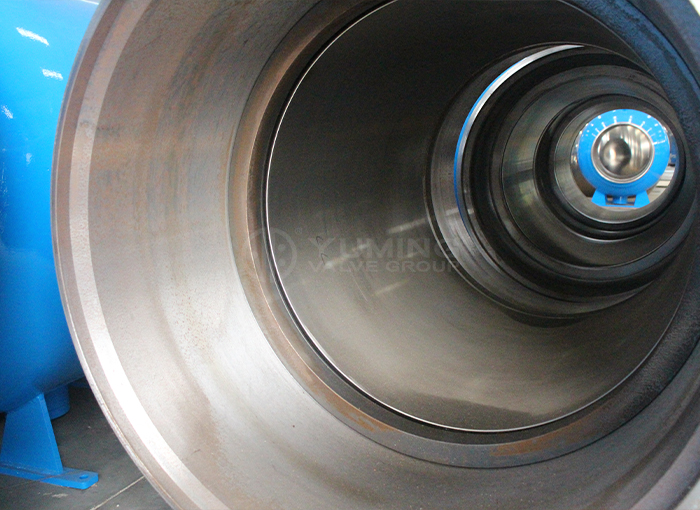

- Полное или уменьшенное отверстие;
- Фланцевые, сварные или резьбовые соединения;
- Вал с защитой от выдувания;
- Замена уплотнений вала под полным давлением в открытом и закрытом положении;
- Отсутствие статического заряда;
- Необслуживаемые подшипники;
Применяемые стандарты
- Конструкция и производство соответствуют: API 6D/ ISO 14313, ASME B16.34
- Присоединительные размеры Соответствует требованиям: ASME B16.25, DIN EN 12627
- Расчет огнестойкости Соответствует: API 607/ISO 10497
- Контроль и испытания Соответствует требованиям: API 6D, ISO 5208, API 598
- Материал Соответствует требованиям: ISO 15156
Материалы деталей
| 1 |
корпус клапана |
12 |
Шариковый смазочный подшипник |
| 2 |
Корпус левого и правого клапана |
13 |
Винт |
| 3 |
Шар |
14 |
Прокладка боннета |
| 4 |
Седло |
15 |
Крышка опоры |
| 5 |
Уплотнительное кольцо |
16 |
Держатель матрицы |
| 6 |
уплотнительное кольцо O |
17 |
Уплотнение |
| 7 |
Шток |
18 |
Клеммная плата |
| 8 |
Клапан для нанесения смазки на седло |
19 |
Пружинная штифт |
| 9 |
Пружина |
20 |
Плоская шпонка |
| 10 |
Прямая продажа |
21 |
уплотнительное кольцо штока |
| 11 |
клапан для отвода сточных вод |
22 |
Антистатическая пружина |
|
Материалы деталей
| корпус клапана |
20#/A105/LF2/F304/F316/F304L/F316L/F11/F22/F51 |
| Шар |
20#+Hcr/A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 |
| Седло |
2Cr13/A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 |
| Шток |
A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 |
| Уплотнительное кольцо |
PTFE/NYLON/PEEK/TEFLON |
| Уплотнительное кольцо типа O |
VITON/NBR |
| Винт |
B7M/B8M/L7M/B16M |
| Крышка опоры |
A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 |
| Держатель матрицы |
A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 |
| Пружина |
17-4PH/17-7PH/Inconel |
| Подшипник |
304+PTFE/316+PTFE |
| Прокладка |
Гибкий графит+304/PTFE |
*Материалы могут быть выбраны в соответствии с требованиями заказчика и условиями работы.

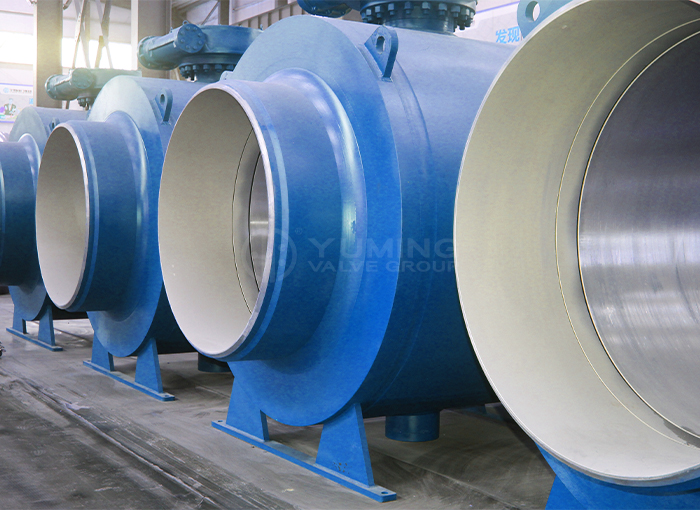

Характеристики цельносварного шарового крана
- Не требует обслуживания, регулировки и смазки, прост в установке, надежно работает в течение длительного времени при низких эксплуатационных расходах. На поверхности применяется технология обработки напылением, имеющая красивый блеск и находящаяся на лидирующем уровне в Китае.
- Поверхность обработана методом напыления, имеет красивый блеск и находится на ведущем уровне в Китае. Не будет внешних утечек и т.д. Корпус клапана имеет сварную конструкцию, поэтому клапан легкий и легко изолируется.
- Ручка управления может быть снята и установлена в другом направлении.
- Седло клапана состоит из тефлонового уплотнительного кольца, армированного углеродным волокном, и тарельчатой пружины, поэтому оно хорошо адаптируется к изменениям давления и температуры и не дает утечек в обозначенном диапазоне давлений и температур.
- Обработка шара производится с помощью современного компьютерного тестера, поэтому обработка шара осуществляется с высокой точностью.
- Поскольку материал корпуса клапана совпадает с материалом трубы, не возникает неравномерных напряжений и деформаций при землетрясениях и проезде автомобилей по земле, а труба устойчива к старению.
- Цельносварной, каналы одинакового и переменного диаметра, фиксированные и плавающие шарики, система уплотнения с двойным поршневым эффектом, подшипники с автоматическим впрыском герметика.
- Для предотвращения статического электричества шток и шарик, а также между штоком и сальником оснащены стальными шариками и пружинами, которые могут удерживать все части клапана в токопроводящем состоянии и пропускать ток через эту зону, высвобождая статическое электричество. Это позволяет не только предотвратить возгорание, но и предотвратить коррозию, а также добиться временного отключения для своевременного технического обслуживания.
- Функция защиты штока от разъединения обусловлена тем, что на шток воздействует давление внутри клапана и всегда возникает сила разъединения, поэтому шток выполнен в виде структуры, препятствующей разъединению.
- Опора с упорной шайбой из материала с низким коэффициентом трения отталкивает давление от штока, так что шток действует только как передатчик крутящего момента.
Области применения цельносварных шаровых кранов
- Городской газ: выходной газопровод, магистральные и различные ответвления подводящих газопроводов и т.д.
- Центральное отопление: выходные трубопроводы крупного отопительного оборудования, магистральные и ответвительные трубопроводы.
- Теплообменники: трубопроводы и различные контуры открытия и закрытия.
- Металлургические заводы: трубопроводы различных жидкостей, трубопроводы селективного сброса отработанных газов, трубопроводы газо- и теплоснабжения, трубопроводы подачи топлива.
- Различное промышленное оборудование, различные трубопроводы тепловой обработки, различные промышленные газо- и теплопроводы.
